La mayor parte de los compresores van
equipados con válvulas de paso para su servicio. Únicamente dejan de incorporar
estas válvulas los compresores herméticos, particularmente los modelos de
pequeña capacidad, en sistemas frigoríficos que emplean tubo capilar en lugar
de válvula de expansión.

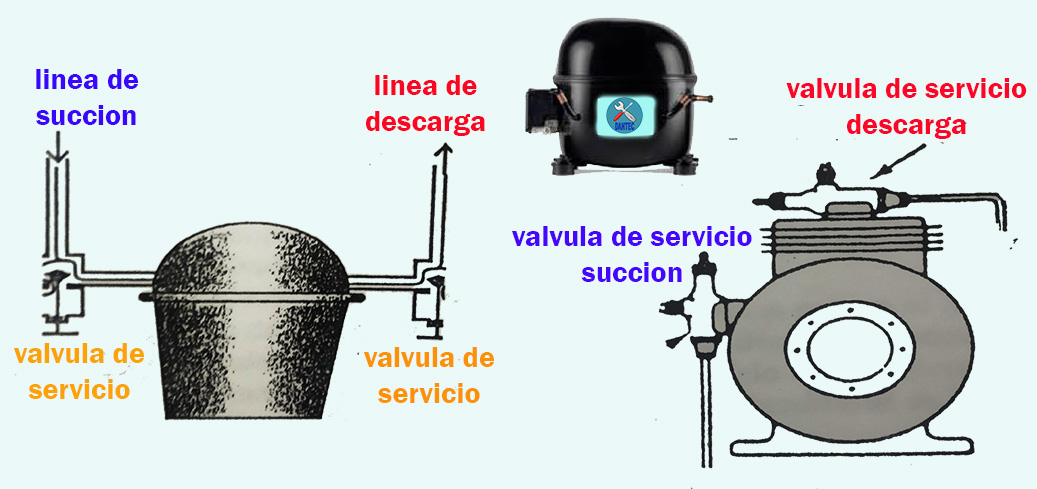

Las válvulas de servicio más usadas
normalmente son las del tipo de pletina de dos pasos, que, con una junta
intercalada, se atornillará a una pletina de igual forma en el cuerpo del compresor.
Se emplean en la descarga del compresor y en la entrada del mismo por la línea
de aspiración.
La
válvula de servicio de aspiración se encuentra en el cuerpo del compresor normalmente
a un lado y siempre encima del conducto de retorno de gas. Su finalidad es
efectuar un cierre a mano entre la línea de succión y el compresor
La función general de la válvula es como sigue:
Cuando el sistema está trabajando
normalmente, la válvula se cierra hacia atrás con el tapón colocado en la conexión
para el manómetro. Así se obtiene una corriente ininterrumpida de refrigerante
evaporado por la línea de succión, a través de la válvula y hacia la zona de admisión
del compresor.
Para
colocar el manómetro se quita el tapón, ya que con la válvula cerrada hacia
atrás esta conexión permanece cerrada y no puede, por consiguiente, escapar el refrigerante
ni entrar aire en el sistema. Cuando el manómetro esté adecuadamente acoplado
se gira la válvula la mitad de su vuelta hacia la derecha, con lo que todos los
conductos entre el sistema y el manómetro quedarán abiertos, además un paso
normal de refrigerante evaporado a través del cuerpo de la válvula.
SUSCRIBETE A MI CANAL DE YOUTUBE
http://www.youtube.com/c/DANTECca
Válvulas de servicio especiales y adaptadores
Otro
accesorio que usualmente se instala siempre que se monta permanentemente un
medidor en un sistema recibe el nombre de válvula de estrangulación.
Esta válvula constituye un método para: (1)
cerrar la línea que va a un medidor cuando no se deben tomar lecturas y (2)
estrangular la línea para evitar fluctuaciones cuando se están tomando
lecturas.
Una válvula de estrangulación se puede
instalar en la línea que va al manómetro del aceite. Los otros medidores de
presión de succión y de descarga se conectan a las lumbreras de los asientos
traseros de las válvulas de servicio del compresor. Como estas válvulas sólo
tienen pequeños orificios a través de las lumbreras de los asientos traseros,
también actúan como válvulas de estrangulación.
Válvulas de servicio
especiales y adaptadores
La mayoría de los sistemas herméticos de
refrigeración no poseen válvulas de servicio. Para estos sistemas se cuenta con
una válvula de servicio autopenetrante. El tipo que se ilustra en la (figura).
Se conecta encima de la línea de refrigeración de un refrigerador hermético. Posee un empaque de
caucho para formar una conexión a prueba de escapes de gas entre el cuerpo de
la válvula y la línea.
Los sistemas domésticos tienen generalmente un apéndice
o tubo de servicio, al cual, cuando es necesario, se adapta una válvula de
servicio para conectar una manguera
